Questão 693970

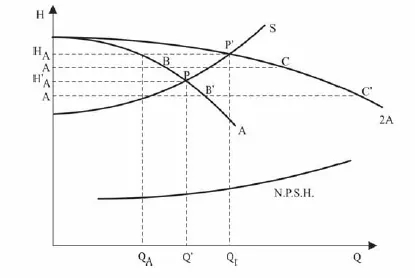

O gráfico acima mostra a associação de duas bombas radiais iguais em paralelo. Considerando a curva característica da bomba A e a curva característica do sistema S, em que H é a altura manométrica e Q a vazão, julgue os itens a seguir.

Para obter a curva de duas bombas A associadas em paralelo, constrói-se a curva 2_A, em que, a cada valor de H, dobra-se a vazão Q. Assim, na curva A, a altura H_A corresponde à Q_A, e, na curva 2_A, o ponto P’ corresponde a uma vazão que é o dobro de Q_A.
