Questão 693967

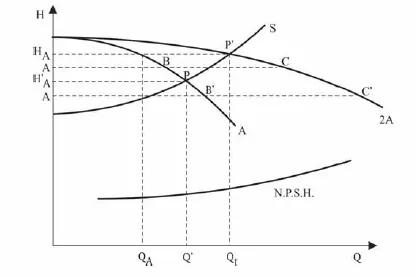

O gráfico acima mostra a associação de duas bombas radiais iguais em paralelo. Considerando a curva característica da bomba A e a curva característica do sistema S, em que H é a altura manométrica e Q a vazão, julgue os itens a seguir.

Os pontos P e P’, obtidos pela interseção das curvas características das bombas com a curva do sistema S, são conhecidos como shut-off e são fundamentais para o equacionamento e dimensionamento dos sistemas.
