Questão 689895

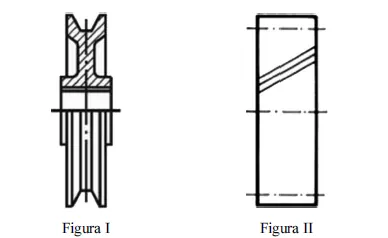

Para que a confecção de desenhos técnicos seja feita de forma mais ágil, as normas da ABNT estabelecem símbolos e representações convencionais simplificadas, como as mostradas nas figuras I e II a seguir.

Com base nessas figuras, julgue os próximos itens.

A figura I mostra a representação convencional de uma polia para correia em V, de braços estreitos.
