Questão 689887

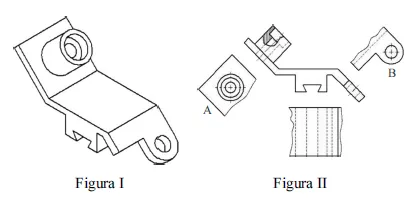

Para a fabricação de uma peça de ferro fundido, um cliente solicitou que todos os desenhos do projeto fossem feitos no primeiro diedro, de acordo com as normas da ABNT. O desenhista apresentou, então, os desenhos mostrados nas figuras I e II seguintes.

Com base nessas informações e nas figuras mostradas, julgue os itens subsequentes.

A hachura do corte mostrado na vista frontal está corretamente representada.
