Questão 687612

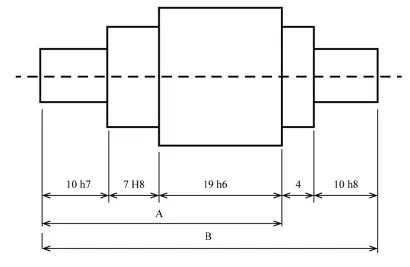

A figura seguinte mostra o desenho técnico de uma peça mecânica: um eixo com seções cilíndricas de diâmetros e comprimentos diferentes. As dimensões da peça, com suas respectivas cotas na direção do eixo de revolução, estão mostradas na figura, juntamente com suas tolerâncias, todas em milímetros (mm).

Com base nessas informações, julgue os itens a seguir.

A figura não especifica a tolerância da cota de 4 mm; por isso, na fabricação da peça com base na figura, o técnico não conseguirá usinar corretamente esse comprimento.
