Questão 687610

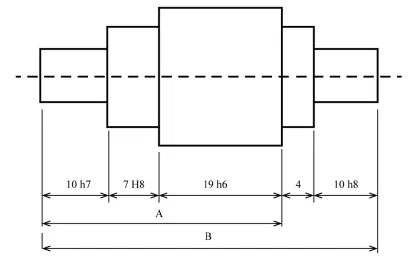

A figura seguinte mostra o desenho técnico de uma peça mecânica: um eixo com seções cilíndricas de diâmetros e comprimentos diferentes. As dimensões da peça, com suas respectivas cotas na direção do eixo de revolução, estão mostradas na figura, juntamente com suas tolerâncias, todas em milímetros (mm).

Com base nessas informações, julgue os itens a seguir.

As tolerâncias indicadas pelas letras e pelos números correspondem a tolerâncias dimensionais: as letras maiúsculas correspondem aos eixos; as minúsculas, aos furos; e os números associados aos eixos, à qualidade do acabamento da peça.
