Questão
ID 666878Disciplina: Engenharia Civil
Assunto: Levantamento Topográfico
Ano: 2018 Banca: UFG - Universidade Federal do Goiás Órgão: Empresa de Saneamento de Goiás S.A.
Analise a figura a seguir para responder às questões de 26 a 28.

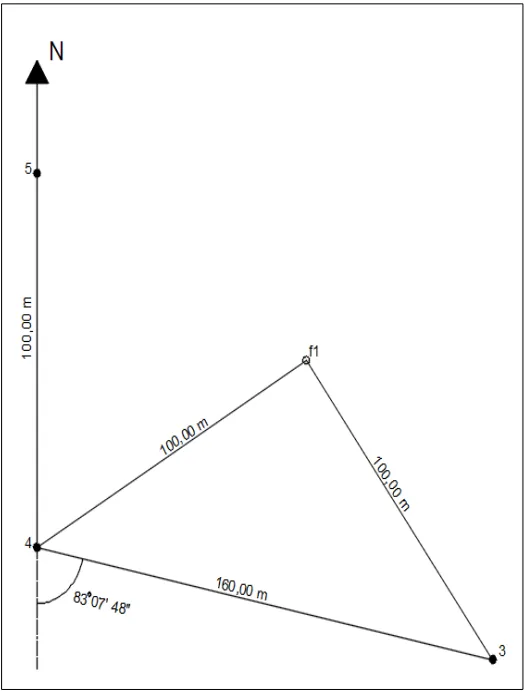

Figura 1 – Croqui de amarração (medidas em m)
Esta figura corresponde ao croqui de amarração do furo f1 a ser locado, com base nas estacas E3 e E4, deixadas por ocasião de um levantamento topográfico anterior, para a realização de sondagem necessária a um projeto.
Dados:
Ângulo (graus) | Cosseno |
25,842 | 0,9 |
36,870 | 0,8 |
45,573 | 0,7 |
56,130 | 0,6 |
60,000 | 0,5 |
66,422 | 0,4 |
72,542 | 0,3 |
78,463 | 0,2 |
84,261 | 0,1 |
O valor do azimute do alinhamento 3-4 é:
