Questão 662450

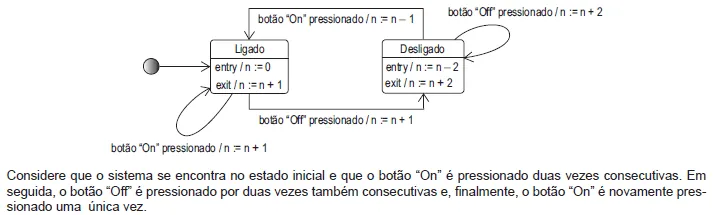

Considere o diagrama de estados a seguir, apresentado na notação da UML. Esse diagrama representa uma máquina de lavar roupas, que possui dois botões, On e Off, para ligar e desligar a máquina, respectivamente. Nesse diagrama, há uma variável n, cujo valor é alterado em determinadas situações.

Qual o valor da variável n após essa sequência de eventos?
