Questão 662269

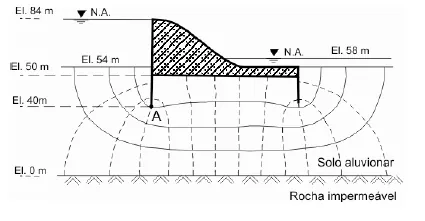

A figura abaixo mostra uma rede de fluxo representativa das condições de percolação no maciço de fundação de uma barragem construída sobre solo aluvionar, cuja condutividade hidráulica é de 10⁻² cm/s. Considere igual a 9,81 kN/m3 o peso específico da água.

Os valores da vazão (m³/s) sob o corpo da barragem e da pressão neutra (kPa) no ponto A, localizado na base da cortina de montante, são, respectivamente,
