Questão 658371

Arquitetura · 2011

Questão

ID 658371

Disciplina: Arquitetura

Assunto: Instalações Hidrossanitárias

Ano: 2011 Banca: FCC - Fundação Carlos Chagas Órgão: Empresa Brasileira de Infraestrutura Aeroportuária

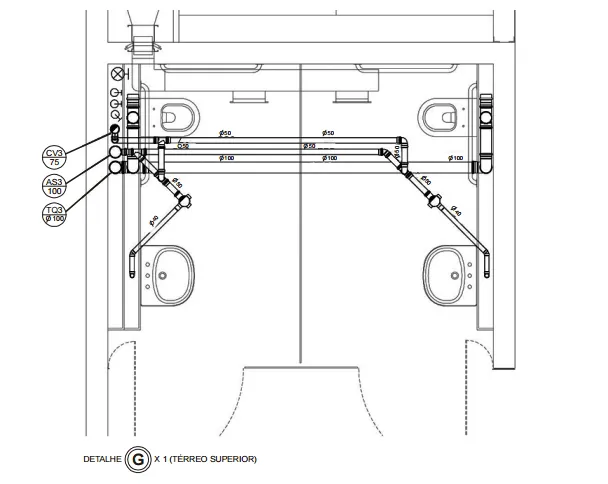

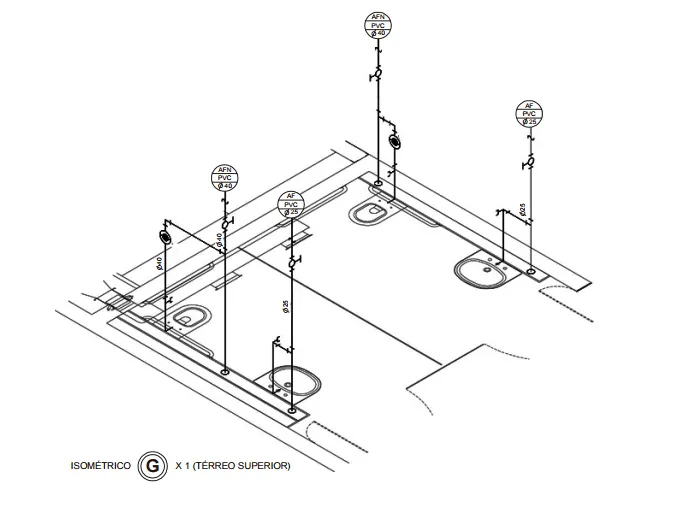

Considere o desenho isométrico e a planta do projeto executivo de instalações hidrossanitárias de dois sanitários conjugados, a seguir:

É correto afirmar:

Alternativa A:
Partes de cinco redes do sistema estão representadas: esgoto, ventilação do esgoto, água fria potável, água fria não potável e águas pluviais.
Alternativa B:
Cada sanitário possui duas prumadas de água fria, servindo bacia e lavatório separadamente, e um único ramal de esgoto para escoamento integrado com sistema de ventilação.
Alternativa C:
Os diâmetros da tubulação, medidos em polegadas, são: 10, 5 e 4 para ramais de esgoto; 4 para alimentação das bacias e 2,5 para alimentação dos lavatórios.
Alternativa D:
O sistema de ventilação de esgoto será feito por meio de colunas e ramais até a cobertura do edifício.
Alternativa E:
A rede de água não potável alimentará os lavatórios e a de águas de reúso alimentará os ramais de descarga de bacias sanitárias.
