Questão
ID 657489Disciplina: Física
Assunto: Resistores e Leis de Ohm
Ano: 2004 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Empresa Brasileira de Infraestrutura Aeroportuária

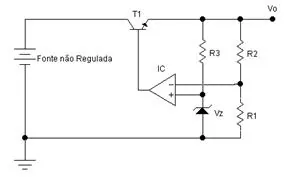

O circuito deste item é uma fonte estabilizada por elemento dissipativo em série. Os diodos e os transistores são de silício e IC é um amplificador diferencial ideal, alimentado por uma fonte maior que 12 Volts (não mostrada no circuito). A Fonte não Regulada é de 52 Volts
10%, o diodo Zener é de 12 Volts, e o resistor R1 = 10 k.
Se desejarmos que a saída Vo seja igual a 36 Volts, o resistor R1 deverá ter uma resistência de
