Questão
ID 657485Disciplina: Física
Assunto: Circuitos Elétricos e Leis de Kirchhoff
Ano: 2004 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Empresa Brasileira de Infraestrutura Aeroportuária

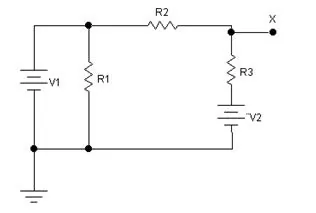

No circuito deste item V1 = 12 Volts e V2 = 6 Volts, as resistências R1= R2 = R3 = 2 M
. Um voltímetro analógico, que apresenta uma resistência interna de 1 M é usado para medir a tensão entre os pontos "X" e o ponto de aterramento do circuito. A tensão entre o ponto "X" e o ponto de aterramento será de
