Questão 655318

A resistência dos materiais é um ramo da engenharia que tem como objetivo o estudo do comportamento de elementos construtivos sujeitos a esforços, de forma que eles possam ser adequadamente dimensionados para atender as especificações previstas. A respeito desse tema, julgue os próximos itens.

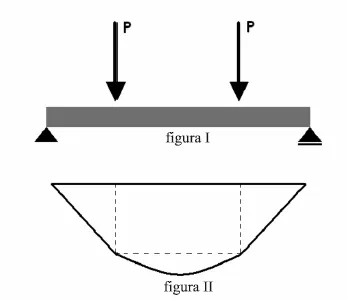

Considerando que a figura I abaixo representa uma viga de seção uniforme, na qual atuam apenas os seguintes esforços: a força P aplicada nos dois pontos indicados e a reação nos dois apoios, e analisando o carregamento em questão, é correto afirmar que o diagrama de momento fletor resultante para essa situação terá o formato apresentado na figura II.
