Questão
ID 655245Disciplina: Engenharia Civil
Assuntos: Normas de Desenho Técnico (NBR 8196, 16752, 17006)
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Embasa - Empresa Baiana de Águas e Saneamento
De acordo com as normas e convenções estabelecidas em desenho técnico, julgue o item seguinte.

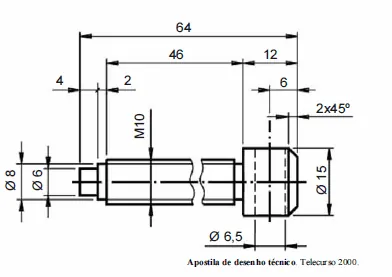

O desenho a seguir mostra uma vista de uma peça de seção cilíndrica variável, na qual as duas linhas de ondulação paralela indicam a existência de encaixe entre duas partes no corpo cilíndrico de diâmetro igual a 10 unidades.
