Questão
ID 644993Disciplina: Engenharia Industrial
Assunto: Tecnologia de Processos
Ano: 2023 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Defensoria Pública do Estado de São Paulo

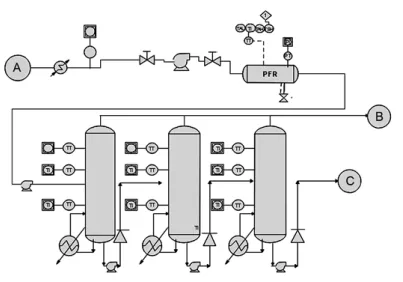

Observe a figura a seguir:
A partir da figura apresentada, um exemplo de Desenho de Tubulação e Instrumentação (P&ID, de sua estrutura, distribuição dos elementos, indicatividade de fluxo e símbolos, identifique qual processo está representado no diagrama.
