Questão
ID 635697Disciplina: Engenharia Civil
Assunto: Vigas
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Corpo de Bombeiro Militar do Distrito Federal

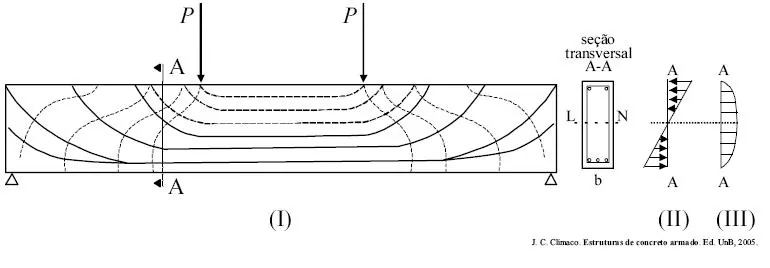

As figuras acima representam esquematicamente uma viga de concreto armado não-fissurada, biapoiada, na fase elástica, com cargas concentradas simétricas. Com base nessas informações e nas figuras apresentadas, julgue os itens a seguir.
O diagrama da figura II mostra a distribuição das tensões de torção ao longo da altura da seção.
