Questão 634035

Engenharia Civil · 2016

Questão

ID 634035

Disciplina: Engenharia Civil

Assunto: Instalações Elétricas

Ano: 2016 Banca: FUNDEP Gestão de Concursos Órgão: Corpo de Bombeiros Militar de Minas Gerais

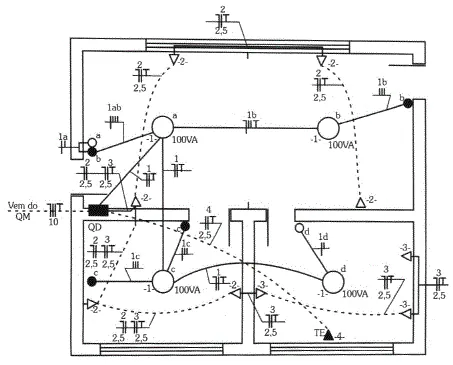

Observe o projeto elétrico a seguir.

A partir da leitura desse projeto, é CORRETO afirmar:

Alternativa A:
A alimentação do quadro de distribuição é por meio de uma rede trifásica a cinco fios, com condutores de seção igual a 10 mm².
Alternativa B:
No circuito 1, alocou-se toda a parte referente à iluminação, utilizando condutores de seção igual a 1,5 mm² e eletrodutos de diâmetro igual a 20 mm.
Alternativa C:
No circuito 2, alocou-se todas as tomadas de dois pinos à meia altura, isto é, a 1,3 m do piso acabado.
Alternativa D:
No circuito 3, os eletrodutos de 25 mm foram alocados no teto, utilizando condutores de seção igual a 10 mm².
