Questão
ID 633332Disciplina: Física
Assunto: Circuitos Elétricos e Leis de Kirchhoff
Ano: 2017 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Corpo de Bombeiros Militar de Alagoas

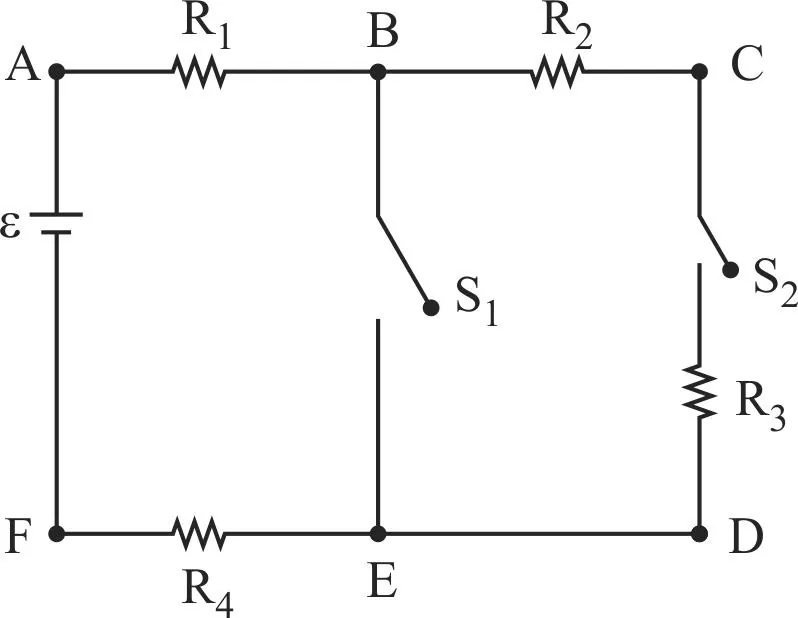

O circuito mostrado na figura a seguir é constituído de uma fonte com força eletromotriz ε = 35 V, dos resistores R1 = 1 Ω, R2 = 2 Ω, R3 = 3 Ω e R4 = 4 Ω, e das chaves liga-desliga S1 e S2
Considerando que todos os elementos desse circuito sejam ideais, julgue os itens seguintes.
Na situação de equilíbrio, quando a chave S1 estiver aberta e a S2 fechada, a corrente que passa por R1 é menor que 3,0 A.
