Questão
ID 614901Disciplina: Artes
Assunto: Desenho Técnico
Ano: 2018 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia Pernambucana de Saneamento

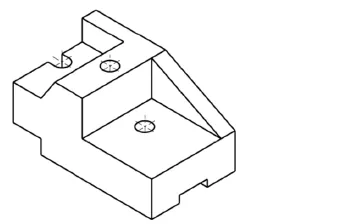

A figura a seguir apresenta a vista isométrica de uma peça mecânica.
Nessa peça, todos os furos e rasgos são passantes, à exceção do furo executado na face de maior cota da peça. Assinale a opção que apresenta a vista ortográfica frontal dessa peça, representada adequadamente.
