Questão 614822

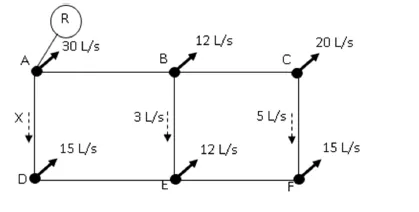

A figura mostra uma rede malhada de distribuição de água onde as linhas representam as canalizações e os pontos denotam nós de onde saem as demandas concentradas de água, mostradas nas setas contínuas. As setas tracejadas representam as vazões e o sentido do fluxo conduzido nas tubulações. O Círculo R mostra o reservatório de montante que alimenta a rede.

A partir da análise da figura, é correto concluir que a vazão X, que escoa no trecho AD, é de
