Questão 610864

Artes · 2010

Questão

ID 610864

Disciplina: Artes

Assunto: Desenho Técnico

Ano: 2010 Banca: FUNIVERSA Órgão: Companhia Imobiliária de Brasília

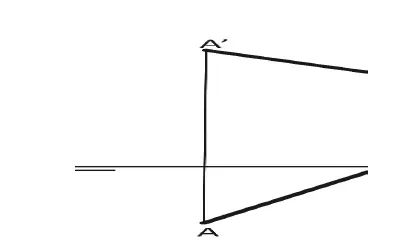

A figura acima apresenta as projeções de um segmento de reta (A)(B) situada no espaço. Acerca das representações dessa reta pelo método da dupla projeção, criado por Gaspar Monge, é correto afirmar que

Alternativa A: a projeção horizontal AB da reta corta a linha de terra e
mostra que a reta no espaço (A)(B) intercepta o plano
horizontal de projeção.
Alternativa B: o desenho é uma épura que contém as duas
representações da reta, cujas extremidades (A) e (B)
estão situadas, respectivamente, no primeiro e no
segundo diedros.
Alternativa C: as linhas de projeção AA’ e BB’ estão perpendiculares
à linha do horizonte, indicando os pontos em que o
segmento de reta (A)(B) interceptam os dois planos de
projeção.
Alternativa D: a horizontal que perpassa o desenho é conhecida
como linha de terra e não pode ser suprimida, pois é
ela que define o eixo de rebatimento dos planos.
Alternativa E: o ponto (A) possui afastamento negativo e cota
positiva, e o ponto (B) possui afastamento e cota
positivos.
