Questão 608715

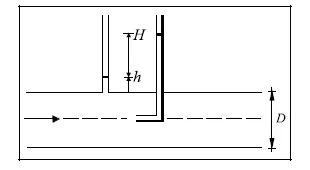

A figura acima ilustra uma tubulação horizontal de diâmetro constante por onde escoa água em regime permanente. Nessa tubulação, há instalado um piezômetro e um tubo Pitot. As dimensões mostradas são: D = 1,50 m, H = 1,25 m e h = 0,20 m. Com base nessas informações e admitindo que a aceleração da gravidade é igual a 10 m/s², julgue os próximos itens.

A carga estática no eixo da tubulação é de 0,95 m de coluna de água.
