Questão 608002

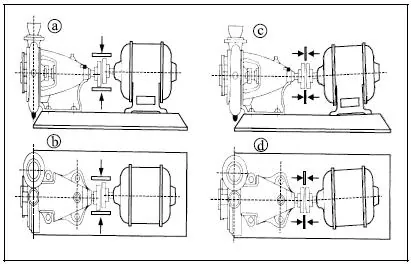

Os dois conjuntos motobomba  mostrados na figura acima foram montados em fábrica em uma base e estão com problemas de alinhamento na luva elástica. Com relação ao alinhamento necessário ao bom funcionamento dos conjuntos motobomba e aos componentes envolvidos, julgue os seguintes itens.

No conjunto , observa-se uma distância de face da luva elástica. Essa distância deve ter tolerância máxima entre 1 mm e 2 mm, e esse valor deve ser o mesmo em toda a circunferência da luva.
