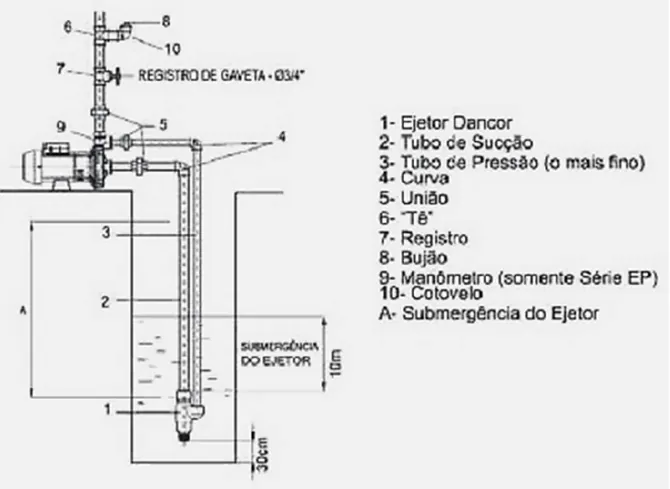

A figura abaixo apresenta uma bomba centrífuga com ejetor, um dispositivo usado para aumentar a altura de sucção de uma bomba centrífuga. Na tubulação de recalque, é feita uma tomada com um tubo de diâmetro bem menor; este tubo, que tem a outra extremidade estrangulada por um bico, vem ter à tubulação de sucção por um ponto onde esta também possui um estrangulamento (venturi) (FUNASA. Manual de Saneamento. p. 41).

http://gotadaguabrasilbombas.blogspot.com.br

NÃO corresponde a uma característica desse tipo de dispositivo:
