Questão
ID 604619Disciplina: Engenharia Civil
Assunto: Instalações Prediais de Esgoto
Ano: 2016 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia Docas do Estado da Bahia

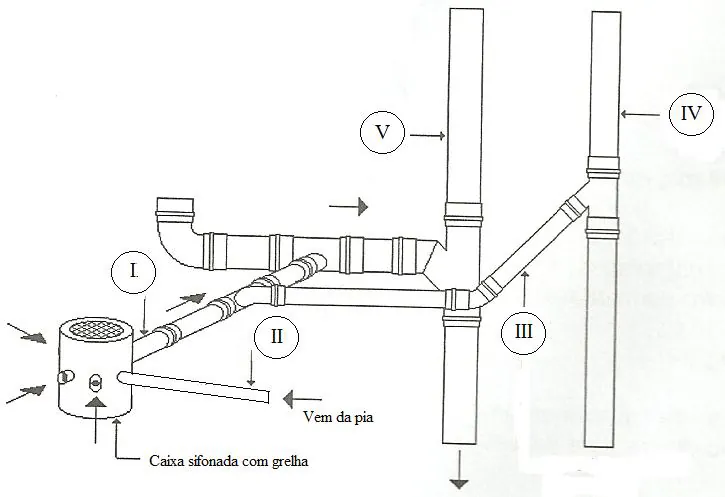

A NBR nº 8160/99 trata do projeto e execução de sistemas prediais de esgoto sanitário. Observe o trecho de instalação predial de esgoto apresentado a seguir.
As setas paralelas aos tubos indicam o sentido de escoamento.
Da observação da figura pode-se concluir que o ramal de ventilação está mostrado em
