Questão
ID 602515Disciplina: Raciocínio Lógico
Assunto: Fluxograma
Ano: 2013 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Companhia de Pesquisa de Recursos Minerais
Acerca de fluxograma de processo, uma representação esquemática e simplificada de qualquer processo químico-industrial, julgue o item
a seguir.

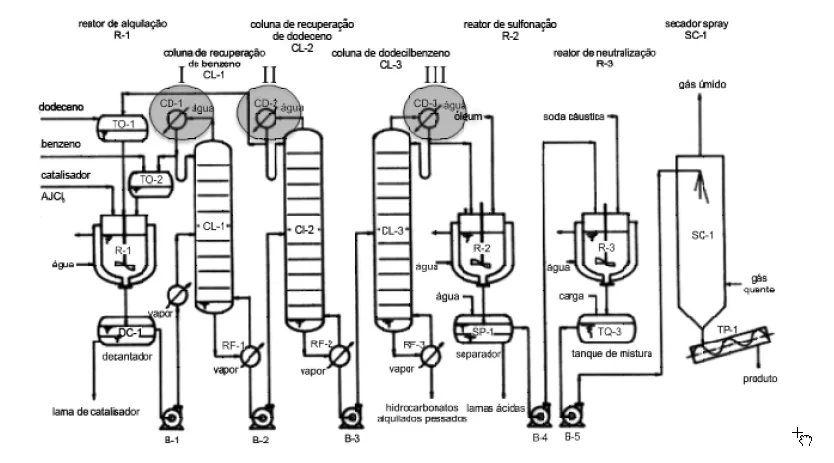

No fluxograma do processo de produção de dodecilbenzeno sulfonato de sódio ilustrado na figura abaixo, os itens destacados pelos círculos cinza (I, II e III) representam vaporizadores no topo de torres de recuperação de dodeceno.
