Questão 600924

Arquitetura · 2016

Questão

ID 600924

Disciplina: Arquitetura

Assunto: NBR 8403 - Aplicação de Linhas em Desenhos - Tipos de Linhas - Larguras das Linhas

Ano: 2016 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia do Metropolitano de São Paulo

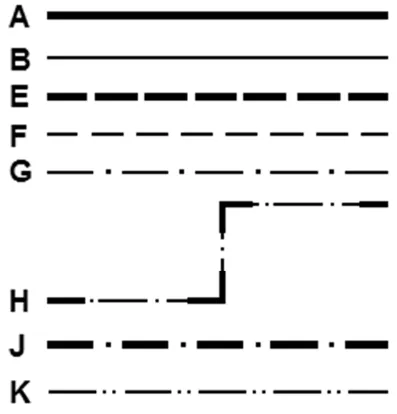

Pela norma NBR 8403 − Aplicação de linhas em desenhos − Tipos de linhas − Larguras das linhas, pode-se obter algumas linhas normalizadas, conforme figura apresentada abaixo.

A partir de tais informações, é correto afirmar, para esses tipos de linhas, que

Alternativa A:
a linha tipo H (traço e ponto estreita, larga nas extremidades e na mudança de direção) não é prevista na norma citada.
Alternativa B:
a linha tipo J (traço e ponto largo) é utilizada para indicação das linhas ou superfícies com indicação especial.
Alternativa C:
a linha tipo K (traço dois pontos estreita) é empregada em contornos não visíveis.
Alternativa D:
as linhas tipo E (tracejada larga) e F (tracejada estreita) são empregadas, respectivamente, como linhas de contornos de peças adjacentes e como linhas de centro de gravidade.
Alternativa E:
a linha tipo B (contínua estreita) não pode ser empregada como linhas de cotas ou linhas de chamadas.
