Questão 600916

Engenharia Mecânica · 2016

Questão

ID 600916

Disciplina: Engenharia Mecânica

Assunto: Motores de Combustão Interna

Ano: 2016 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia do Metropolitano de São Paulo

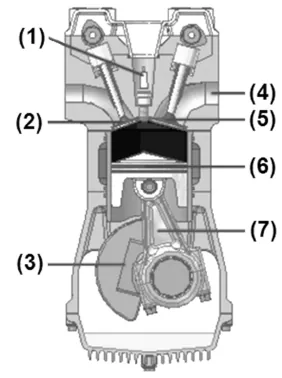

A máquina à combustão interna do tipo Otto é composta de, no mínimo, um cilindro, contendo um êmbolo móvel (pistão) e diversas outras peças. A figura a seguir é uma representação esquemática simplificada dessas partes, sendo que a mistura ar e vapor de combustível entra pela parte (4).

Referente às denominações das peças que compõem a máquina esquematizada, está corretamente caracterizado tais elementos em

Alternativa A:
volante = (7), vela de ignição = (1), válvula de admissão = (5) e duto de admissão = (4).
Alternativa B:
biela = (7), pistão = (6), válvula de admissão = (5) e duto de exaustão = (4).
Alternativa C:
volante = (3), eixo excêntrico = (7), vela de ignição = (1) e válvula de exaustão = (2).
Alternativa D:
virabrequim = (3), vela de ignição = (1), duto de admissão = (4) e válvula de exaustão = (2).
Alternativa E:
virabrequim = (7), válvula de admissão = (5), pistão = (6) e válvula de exaustão = (2).
