Questão 591128

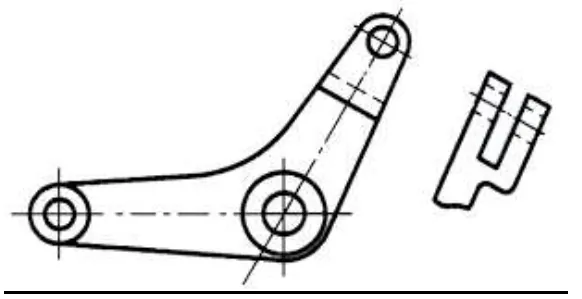

Com referência às projeções para a representação gráfica de peças e demais objetos tridimensionais no plano, principalmente no que se refere à representação de planos inclinados como demonstrada na figura, analise as afirmativas, identificando-as com V ou F, conforme sejam verdadeiras ou falsas:

( ) A razão principal para o emprego de uma vista auxiliar normal é mostrar a verdadeira grandeza de uma superfície inclinada.

( ) Numa vista auxiliar normal, a superfície inclinada se projetará em sua forma real, mas as demais faces do objeto representadas na vista aparecerão ampliadas.

( ) A vista auxiliar normal é aquela cuja direção de observação é paralela à face do objeto, e é construída sobre um plano paralelo à face do objeto.

( ) As vistas complementares são designadas por vistas auxiliares, para distingui-las das vistas principais (superior, frente, lateral, etc.

A sequência CORRETA, de cima para baixo, é:
