Questão 581001

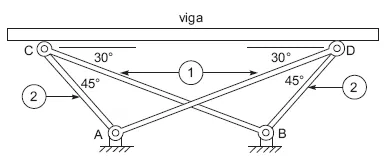

Leia a descrição a seguir para responder às questões de nos 11 e 12. A estrutura treliçada ABCD, mostrada na figura abaixo, é utilizada para apoiar uma viga cujo peso por unidade de comprimento é conhecido. As barras AC, AD, BC e BD estão sujeitas apenas a cargas axiais.

O diagrama que melhor representa os momentos fletores internos atuantes na viga, devido a seu peso próprio, é
