Questão 581000

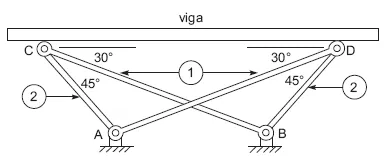

Leia a descrição a seguir para responder às questões de nos 11 e 12. A estrutura treliçada ABCD, mostrada na figura abaixo, é utilizada para apoiar uma viga cujo peso por unidade de comprimento é conhecido. As barras AC, AD, BC e BD estão sujeitas apenas a cargas axiais.

Considerando a disposição simétrica da viga e das barras indicadas na figura, a tensão normal atuante nas barras sujeitas à compressão (AC e BD) será idêntica à tensão normal atuante nas barras sujeitas à tração (AD e BC), se a relação entre as áreas (A₁/A₂) for igual a
