Questão 580616

Engenharia Mecânica · 2005

Questão

ID 580616

Disciplina: Engenharia Mecânica

Assunto: Tubulações Industriais

Ano: 2005 Banca: Fundação CESGRANRIO Órgão: Casa da Moeda do Brasil

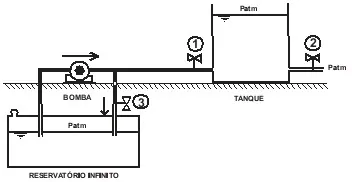

Um tanque aberto circular de área de seção reta 0,5 m² encontra-se inicialmente com o nível de fluido a uma altura de 10 m. A bomba de deslocamento positivo fornece uma vazão constante de 10 m³/s. Supondo-se que todas as válvulas sejam rigorosamente iguais, desprezando-se a perda de carga nas tubulações e nas válvulas quando totalmente abertas, e considerando-se a área de seção reta da tubulação igual à a, pode-se afirmar que quando a(s) válvula(s):

Alternativa A:
1 estiver completamente aberta e as válvulas 2 e 3 fechadas, a altura de 20 m será atingida em 0,5 segundo.
Alternativa B:
1 estiver fechada e as válvulas 2 e 3 estiverem completamente abertas, o tanque irá esvaziar em 2 segundos.
Alternativa C:
2 estiver parcialmente aberta, a altura do tanque nunca ultrapassará os 10 m iniciais.
Alternativa D:
3 estiver parcialmente aberta, a altura do tanque nunca ultrapassará os 10 m iniciais.
Alternativa E:
1 e 2 estiverem fechadas, a bomba deverá ser desligada, pois há o risco de sobrepressão na linha.
