Questão
ID 577337Disciplina: Engenharia Civil
Assunto: Vigas
Ano: 2023 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Câmara Municipal de Natal

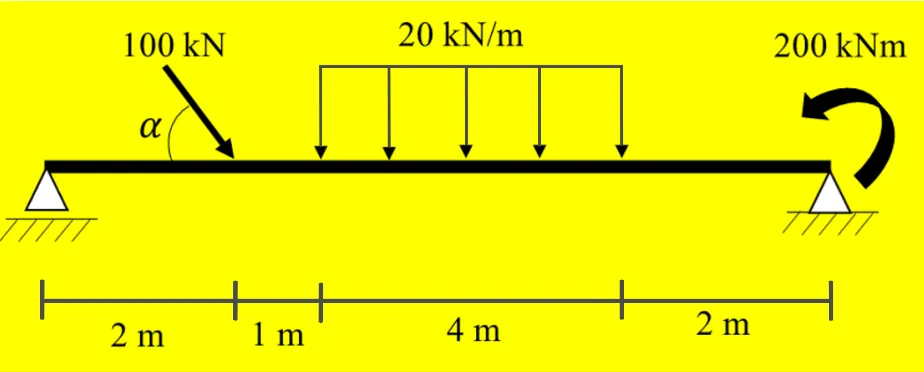

Considere a ilustração da viga biapoidada a partir da qual é possível traçar diagramas de esforços internos:

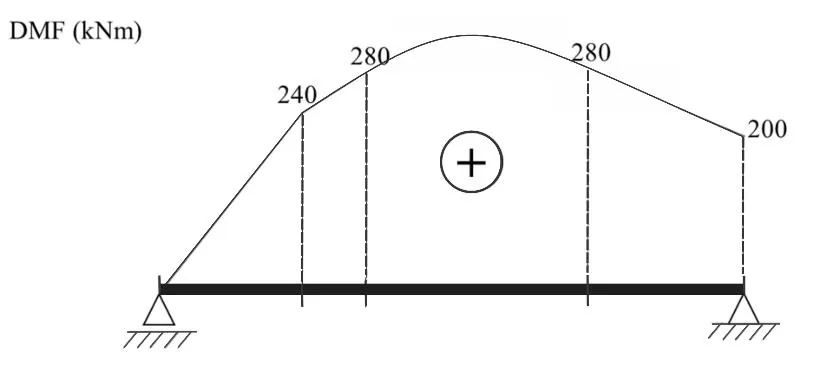

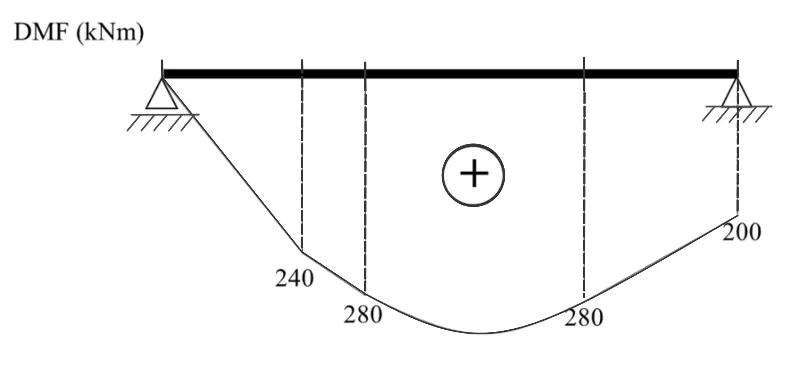

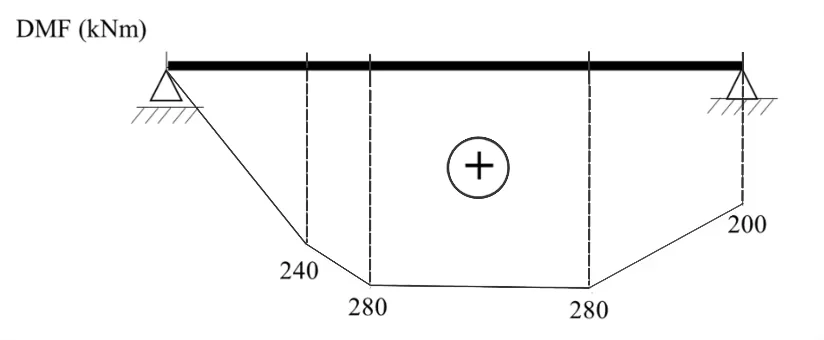

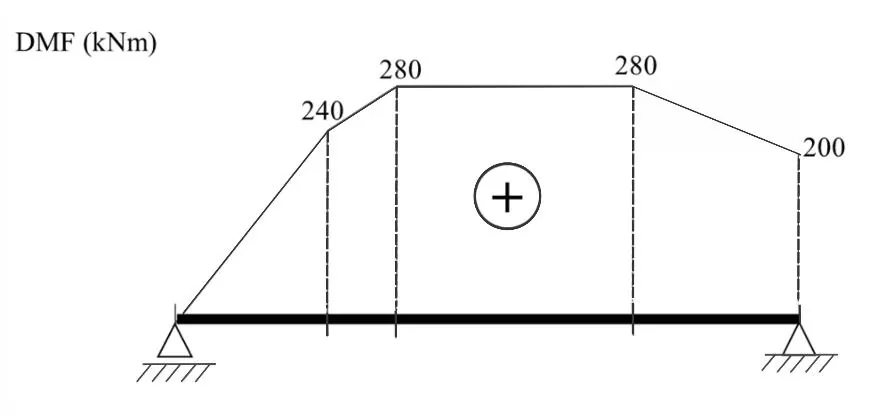

Sabendo-se que sen 𝛼=0,8 e cos 𝛼=0,6, o diagrama de momento fletor correspondente a essa estrutura é
