Questão 575631

mostra que a classe Documento possui diferentes estados ou operações: é criado, revisado, atualizado, validado e aprovado, embora nem sempre seja arquivado.

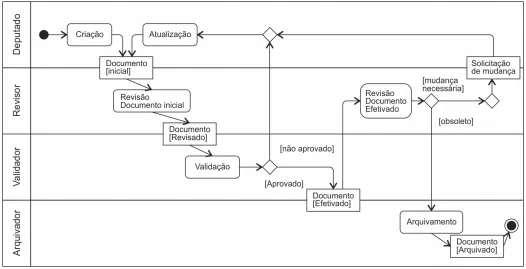

indica que há diferentes processos que participam desta atividade, como Deputado, Revisor, Validador e Arquivador. Esses processos são representados no diagrama por partições renderizadas como lifelines horizontais.

de sequência mostra que Documento é o único nó de objeto do processo. Criação, Atualização, Revisão, Validação, Solicitação de Mudança e Arquivamento serão modelados como classes no diagrama de classes

de atividades mostra responsabilidades de diferentes roles e a sequência de alterações do Documento. O diagrama de máquina de estados também poderia ser usado neste caso para mostrar como o Documento muda seu estado ao longo do tempo.

de estados do Documento mostra apenas os estados e transições do Documento. Para apresentar as atividades, quando diferentes roles e vários nós de objeto estão envolvidos, o diagrama de sequência é o mais indicado.
