Questão 567928

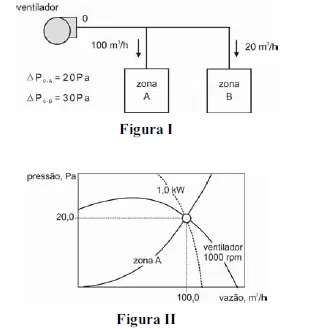

Devido à expansão da área construída de determinada empresa, o ventilador de um climatizador originalmente projetado para atender uma única zona (zona A) foi utilizado para fornecer vazão de ar adicional, necessária para uma nova zona (zona B). A nova configuração proposta para atendimento das duas zonas climatizadas é representada esquematicamente na figura I acima. A condição para execução do projeto original é representada pela curva característica mostrada na figura II acima, cujo ventilador utiliza um motor elétrico para potência máxima de 1,5 kW. Nessas condições, julgue os itens a seguir, assumindo que a densidade do ar permanece constante.

Para atender as zonas A e B, o ventilador deverá operar com vazão de ar total equivalente a 120 m3/h e elevação de pressão total de 50 Pa.
