Questão 567924

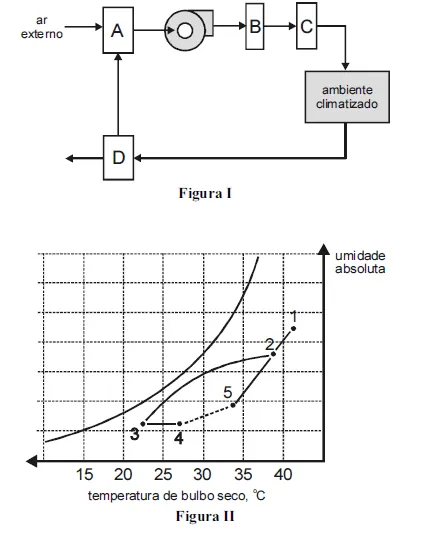

A figura I acima ilustra, esquematicamente, um sistema de condicionamento de ar para a climatização de conforto de um ambiente, com componentes A, B, C e D que processam o ar; a figura II mostra a carta psicrométrica dos processos envolvidos na operação desse sistema. Com base nessas informações, julgue os itens que se seguem.

Na figura I, o componente A está associado à mistura entre as correntes de ar recirculado e de renovação. Esse processo é representado na carta psicrométrica pela linha que une os pontos 1, 2 e 5, sendo o ponto 2 a condição de mistura.
