Questão 566036

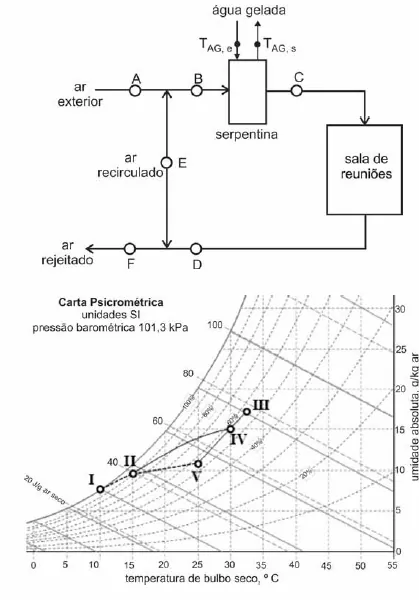

A figura acima ilustra o esquema de uma instalação de ar condicionado para uma sala de reuniões, juntamente com a representação dos diferentes processos envolvidos, em uma carta psicrométrica. Considerando essa figura e assumindo que o sistema opere em regime permanente, julgue os próximos itens.

O ponto IV na carta psicrométrica corresponde ao ponto B no diagrama esquemático do sistema de climatização e resulta de uma mistura entre o ar recirculado e o ar tratado após a serpentina.
