Questão 566035

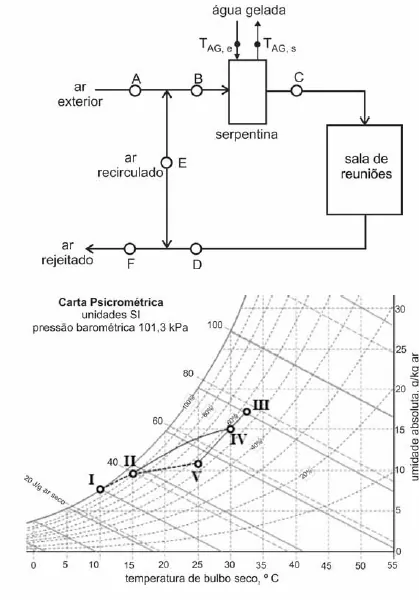

A figura acima ilustra o esquema de uma instalação de ar condicionado para uma sala de reuniões, juntamente com a representação dos diferentes processos envolvidos, em uma carta psicrométrica. Considerando essa figura e assumindo que o sistema opere em regime permanente, julgue os próximos itens.

O ponto I na carta psicrométrica corresponde ao estado do ar na saída da serpentina, isso é, ao ponto C do diagrama esquemático.
