Questão 566030

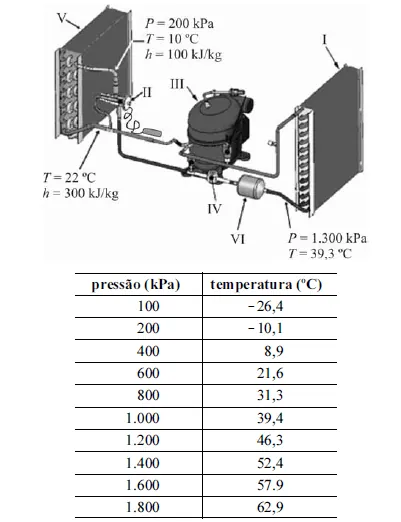

A figura acima ilustra um sistema de refrigeração que opera segundo o ciclo de compressão a vapor. O sistema usa o R134a como refrigerante. Na figura, os valores de pressão e temperatura indicados dizem respeito ao refrigerante no interior do sistema, nas posições indicadas. O sistema opera em regime permanente, o compressor consome 1,5 kW e a vazão de refrigerante é 0,015 kg/s. Na tabela, são mostradas as pressões e temperaturas de saturação selecionadas para o R134a. Tendo como referência essas informações, julgue os itens subsecutivos.

O componente indicado na figura por II é uma válvula de expansão termostática que usa apenas a equalização interna de pressão para balancear o seu diafragma em relação à pressão no evaporador. Esse tipo de válvula é usado para ajustar a vazão de refrigerante no sistema em função das variações de carga térmica impostas ao mesmo. Tal controle sobre a vazão de refrigerante é função direta da temperatura de evaporação.
