Questão 565418 de Arquitetura - CESPE CEBRASPE 2010

Questão

ID 565418

Disciplina: Arquitetura

Assunto: Projeto de Interiores

Ano: 2010 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Caixa Econômica Federal

Figuras paras as questões 59 e 60

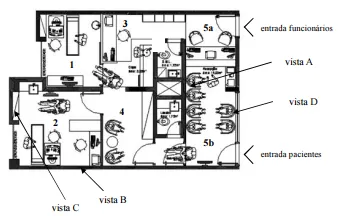

Figura I – planta de uma clínica médica

PLANTA DE ARQUITETURA

Legenda

1 consultório 1

2 consultório 2

3 faturamento

4 espera

5a recepção de funcionários

5b recepção de pacientes

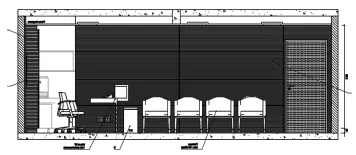

Figura II – vista A da sala 5b

Figura III – vista B da sala 2

Figura IV – detalhes do armário da sala 2

Figura V – vista C da sala 2

Considerando a arquitetura de interiores, e tendo como referência as figuras acima, assinale a opção correta.

Alternativa A:
A planta (figura I) apresenta, corretamente, uma separação explícita de fluxo de pacientes e de funcionários, além das entradas exclusivas. Internamente, não há cruzamento de fluxos.
Alternativa B:
A vista B da sala 2 (figura III) foi alterada em relação à planta (figura I), mostrando, da esquerda para a direita, uma mesinha para as entrevistas, o computador ao lado da maca e, no canto, o armário embutido em corte.
Alternativa C:
A vista A da sala 5 (figura II) não corresponde à planta, pois as 4 cadeiras da espera fazem fundo a uma parede com acabamento trabalhado, representada em cinza. De um lado está a recepção para funcionários e do outro, o acesso à parte interna da clínica.
Alternativa D:
O detalhamento do armário (figura IV), que integra o projeto de marcenaria, é composto de planta, vista frontal, corte longitudinal e corte transversal, e apresenta perfeita concordância entre as vistas B e C e os detalhes do armário.
Alternativa E:
O projeto de detalhamento de mobiliário (figura IV) é desnecessário no projeto de arquitetura de interiores, pois integra a informação para execução.
