Questão 564876

Considere que uma empresa deseja controlar os pedidos que clientes fazem de seus produtos. Clientes são identificados por um CPF único, produtos por um código único (codpro) e pedidos por um número único (nro). Existem produtos que não fazem parte de pedidos, e clientes que não fizeram pedidos. Ao registrar um pedido de um cliente, no qual podem ser incluídos um ou mais produtos, deve ser possível gerar o recibo exemplificado abaixo.

Foi solicitado a um estagiário fazer um projeto conceitual utilizando o modelo EntidadeRelacionamento (ER). Recebeu como recomendação que o projeto deveria conter os dados necessários para gerar este recibo, considerar o emprego correto do modelo de dados ER, e evitar redundâncias de dados que possam levar a problemas de integridade na base de dados.

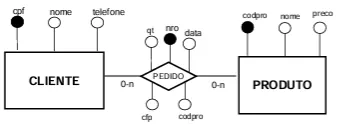

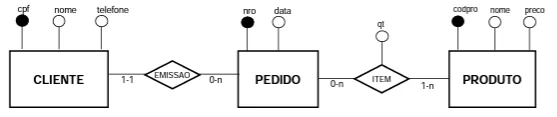

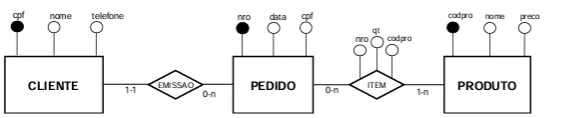

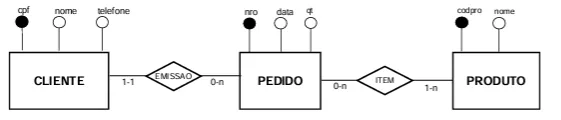

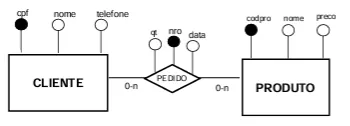

Utilizando a notação gráfica proposta por Heuser (2009), baseada na proposta por Peter Chen com as extensões mais populares, o estagiário desenhou vários diagramas ER (DER). As caixas representam as entidades, os losangos os relacionamentos, as cardinalidades dos relacionamentos são representadas por pares (min-max), e os “pirulitos” representam os atributos. Quando pintado de preto, um “pirulito” representa uma restrição de identificação.

Qual DER melhor atende às recomendações recebidas?
