Questão 560356

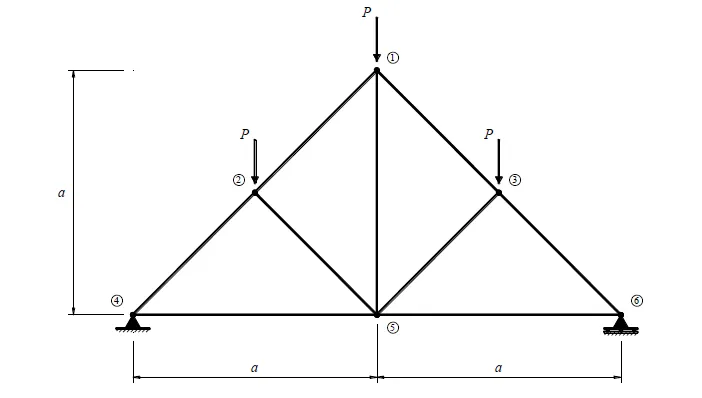

A treliça representada na figura a seguir é composta por barras com seção transversal circular, diâmetro = d. Nesse contexto, indique o diâmetro mínimo, dmin, da barra compreendida entre os nós “1” e “2” para que seja atendida a verificação da flambagem elástica, ou seja, para que P_cr = P12. Considere Pcr a carga crítica de flambagem e P₁₂ o esforço axial na barra em análise. Considere também, na análise, que a corrente estrutura apresenta comportamento de treliça ideal e que o produto E·I representa a rigidez à flexão da barra na avaliação da flambagem. Lembre-se de que E representa o módulo de elasticidade do material da barra e I o momento de inercia da seção transversal da barra.
