Questão 552903

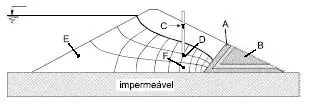

Considerando que, na figura acima, é apresentada de modo esquemático uma barragem de terra com sistema dreno-filtrante de pé assente sobre camada de fundação impermeável; que os solos constituintes da barragem são homogêneos e isotrópicos e que a rede de fluxo apresentada tenha sido construída de forma a que a perda de carga hidráulica entre linhas equipotenciais sucessivas seja constante, julgue os itens subseqüentes.

A seta ao lado da letra C indica corretamente a posição do nível d'água em um piezômetro do tipo Casagrande cuja ponta porosa encontra-se instalada no ponto D.
