Questão
ID 543221Disciplina: Engenharia Mecânica
Assunto: Cinemática e Dinâmica de Mecanismos
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Vigilância Sanitária

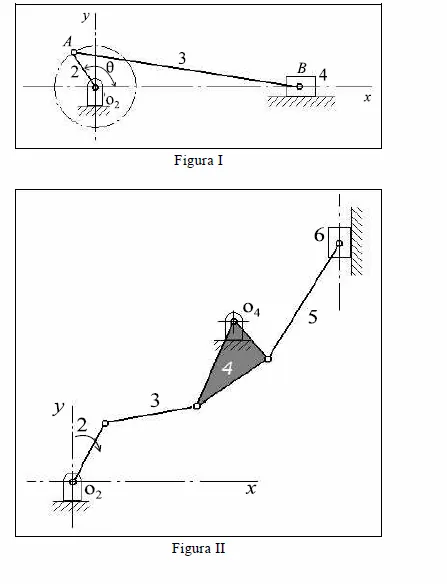

O termo grau de liberdade é utilizado na descrição de sistemas mecânicos para exprimir o número de dimensões ou coordenadas necessárias para especificar a posição de todas as partes do sistema. Considerando esse conceito e os mecanismos mostrados nas figuras I e II acima, julgue os itens seguintes.
O mecanismo biela-manivela na figura I possui dois graus de liberdade: a rotação da manivela 2 em torno do pivô O2 e o deslocamento linear do ponto B ao longo do eixo x.
