Questão
ID 538869Disciplina: Engenharia Mecânica
Assuntos: Elasticidade Linear, Plasticidade, Fratura, Fadiga e Flambagem
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Transportes Aquaviários

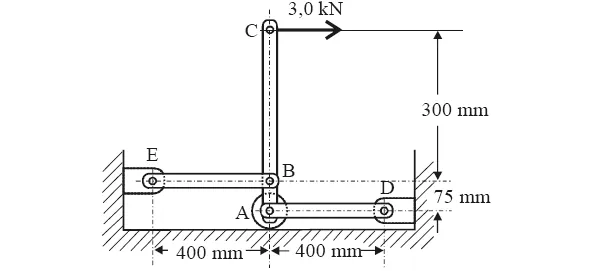

Considerando que o dispositivo esquematizado na figura acima
seja feito de barras de aço carbono com seção transversal de
5 mm × 20 mm e módulo de elasticidade de 200 GPa, julgue os
itens subsequentes.

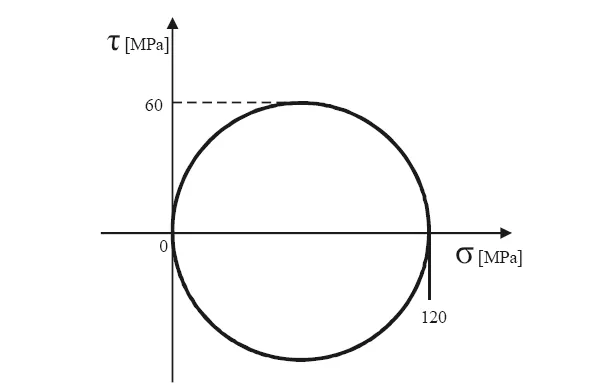

O círculo de Mohr, em qualquer seção transversal da barra
AD tomada em ponto afastado das rótulas A e D, é
representado corretamente pela figura mostrada abaixo.
