Questão 538868

Engenharia Mecânica · 2009

Questão

ID 538868

Disciplina: Engenharia Mecânica

Assunto: Estática

Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Transportes Aquaviários

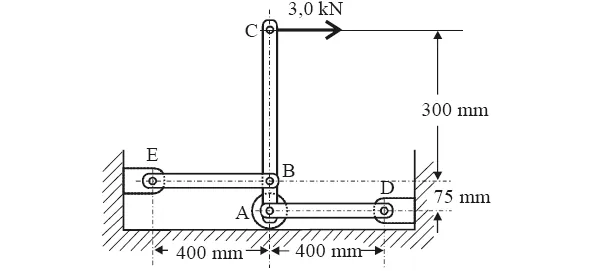

Considerando que o dispositivo esquematizado na figura acima

seja feito de barras de aço carbono com seção transversal de

5 mm × 20 mm e módulo de elasticidade de 200 GPa, julgue os

itens subsequentes.

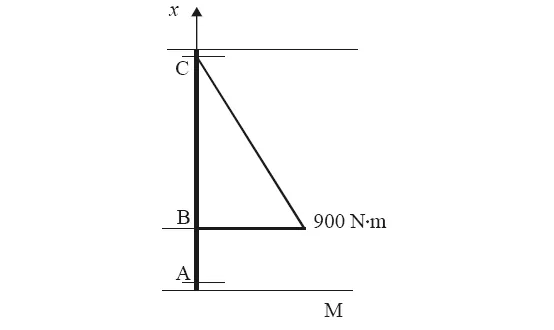

A figura a seguir mostra uma representação correta do diagrama de momento fletor da barra AC.
