Questão
ID 535773Disciplina: Engenharia Civil
Assunto: AutoCAD
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Telecomunicações

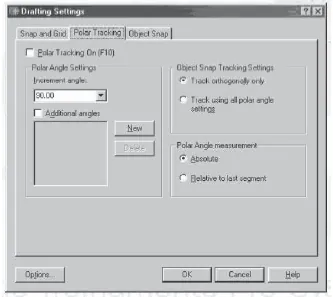

No software AutoCAD 2007, para se definir os ângulos polares e outras variáveis, deve-se usar a ficha Polar Tracking (rastreamento polar) da caixa de diálogos Drafting Settings (regulagens de desenho) apresentada na figura acima. Com base nas opções apresentadas nessa caixa de diálogo, julgue os seguintes itens.
Ao se selecionar a opção Track orthogonally only (rastrear só ortogonalmente), o AutoCAD só realiza atração (snap) e apresenta ângulos ortogonais no rastreamento.
