Questão 520530

Com relação aos diagramas da UML, julgue os itens de 128 a 133.

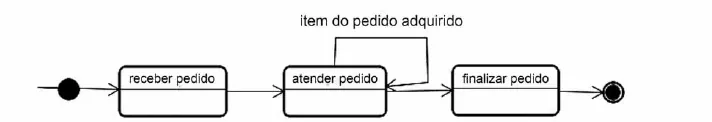

A figura a seguir ilustra um diagrama de gráfico de estados ou de máquina de estados que pode ser utilizado para representar os estados de um sistema como um todo. As transições externas ocorrem durante um estado do objeto e podem modificá-lo, enquanto as autotransições saem do estado atual do objeto, podem executar alguma ação e retornam ao mesmo estado inicial.
