Questão
ID 505702Disciplina: Engenharia Civil
Assuntos: Arquitetura Naval, Cálculos, Funções Seno, Cosseno e Tangente - Ângulos Notáveis, Tabelas
Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

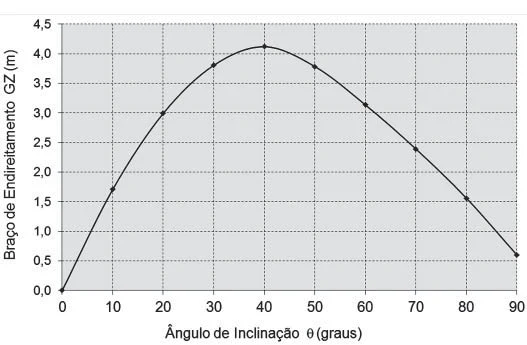

Considere a Tabela abaixo utilizada para a obtenção dos valores de braço de endireitamento (GZ) em função do ângulo de inclinação (\(\theta\)) e a representação gráfica desses valores através da Curva de Estabilidade Estática.
\(\theta\) (graus) | sen \(\theta\) | KN (m) | KG (m) | GZ(m) |
0 | 0,000 | 0,00 | 4,00 | 0,000 |
10 | 0,174 | 2,40 | 4,00 | 1,704 |
20 | 0,342 | 4,36 | 4,00 | 2,992 |
30 | 0,500 | 5,80 | 4,00 | 3,800 |
40 | 0,643 | 6,69 | 4,00 | 4,118 |
50 | 0,766 | 6,85 | 4,00 | 3,786 |
60 | 0,866 | 6,60 | 4,00 | 3,136 |
70 | 0,940 | 6,15 | 4,00 | 2,390 |
80 | 0,985 | 5,50 | 4,00 | 1,560 |
90 | 1,000 | 4,60 | 4,00 | 0,600 |
Nessa condição, a elevação do valor da posição vertical do centro de gravidade (KG) em 1 m resultará em um novo valor de braço de endireitamento (GZ), em metros, igual a
