Questão 505673

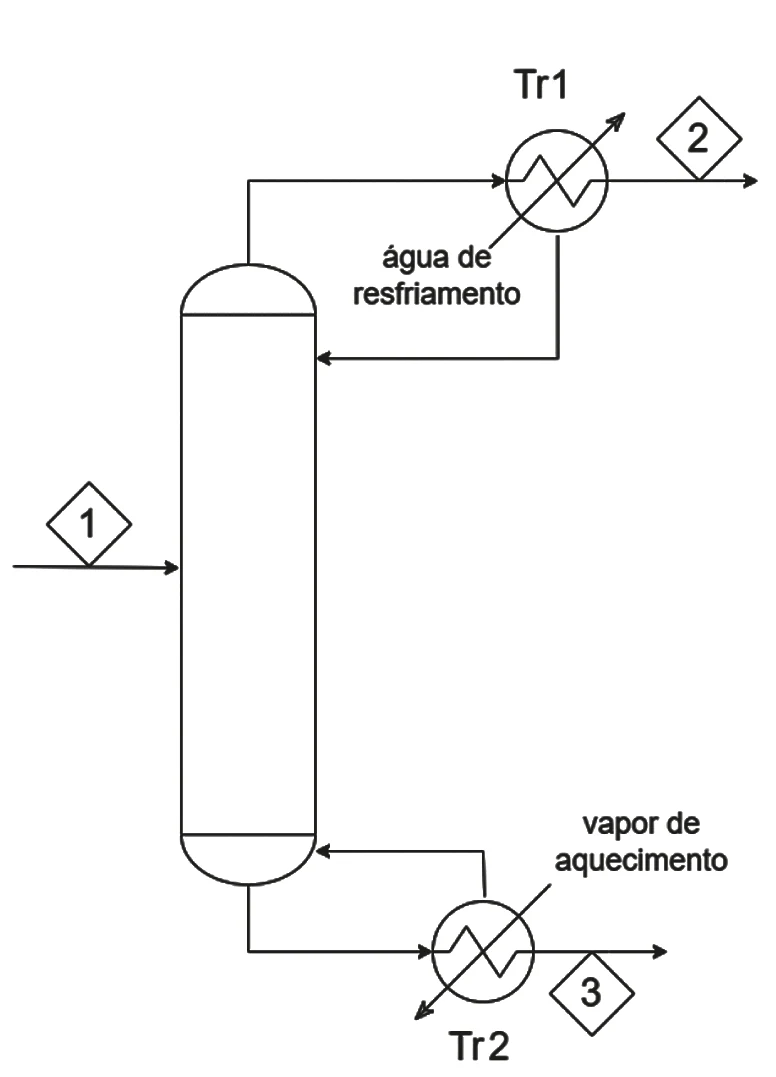

Considere o fracionamento de um composto representado na Figura abaixo, operando em regime permanente.

Todas as correntes 1, 2 e 3 são líquidas, com capacidades caloríficas de aproximadamente 5 kJ/(kgºC). Admita as seguintes informações sobre as diferenças de temperatura entre as correntes 2 e 1, as correntes 3 e 1 e a taxa de calor trocado no trocador Tr1 por vazão mássica da corrente 1 (_{\(\mathrm{\dot{Q}}\)Tr1} /_{\(\mathrm{\dot{M}}\)1}) :

• \(\mathrm{\dot{M}}\) - vazão mássica (kg / s)

• \(\mathrm{\dot{Q}}\)_Tr1 - taxa de calor no trocador Tr1 \(\frac{kJ}{kg.s}\)

• \(\mathrm{\dot{Q}}\)_Tr2 - taxa de calor no trocador Tr2 \(\frac{kJ}{kg.s}\)

• \(\mathrm{\dot{M}}\)₂ = 0,4 . \(\mathrm{\dot{M}}\)₁

• T₂ - T₁ = -30ºC

• T₃ - T₁= 40ºC

• \(\frac{\left|\mathrm{\dot{Q}_{Tr1}} \right|}{\mathrm{\dot{M_{1}}}}\) = 25 \(\mathrm{\frac{kJ}{kg}}\)

Nessas condições, a razão \(\frac{\mathrm{\dot{Q}_{Tr2}}}{\mathrm{\dot{M_{1}}}}\), em kJ/kg, é, aproximadamente,
